Cabo de Cobre Nu: O que é, Para Que Serve e Qual Usar ?

Você sabia que alguns condutores elétricos não têm isolamento? Isso pode ser bom para a segurança elétrica. Entender isso é crucial.

O cabo de cobre nu é feito sem isolamento. Pode ser sólido ou encordoado, com vários fios.

Esse material é essencial para aterramento elétrico e proteção contra raios. Também é usado em malhas equipotenciais e redes aéreas. Assim, garante segurança em vários tipos de instalações.

Para escolher o cabo certo, é importante considerar vários fatores. A bitola varia de 6 mm² a 120 mm². A classe do material define se é para instalações fixas ou móveis.

Outros pontos importantes são a resistência elétrica e a compatibilidade com outros componentes. A capacidade de corrente também é crucial. Além disso, o material deve seguir normas brasileiras, como a ABNT NBR 5111. A pureza do cobre deve ser de pelo menos 99,9%.

Principais Pontos

• Condutor sem isolamento fabricado em cobre puro, disponível em versões sólida ou encordoada para diferentes necessidades
• Aplicação essencial em aterramento, proteção contra raios e malhas equipotenciais que garantem segurança elétrica
• Escolha da bitola adequada entre 6 mm² e 120 mm² conforme a capacidade de corrente necessária
• Classes 1 e 2 determinam flexibilidade do material para instalações fixas ou móveis
• Pureza mínima de 99,9% de cobre eletrolítico assegura condutividade e durabilidade
• Conformidade com ABNT NBR 5111 garante qualidade e segurança nas instalações brasileiras
• Resistência à oxidação e compatibilidade com componentes são fatores críticos para durabilidade

O Que É Cabo de Cobre Nu e Suas Características Principais

O cabo de cobre nu é essencial em sistemas de aterramento e proteção elétrica. Ele não tem isolamento. É usado quando o contato direto com o solo ou estruturas metálicas é necessário.

Este material não tem capa protetora ou revestimento polimérico. Isso o diferencia dos cabos comuns usados em casas.

Este condutor é feito de cobre puro sem isolamento. Você pode vê-lo pela cor avermelhada típica do cobre. Sua superfície é metálica.

A falta de isolamento não é um erro de fabricação. É uma escolha técnica para funções específicas.

Composição Técnica e Processo de Fabricação

O cabo de cobre nu é feito apenas de cobre eletrolítico refinado. Esse processo remove impurezas metálicas. Assim, a condutividade elétrica é melhorada.

O cobre bruto é submetido a banhos químicos controlados. Corrente elétrica ajuda a criar cobre puro em cátodos especiais.

Este processo resulta em cobre de alta qualidade. Ele tem menor resistência à corrente e dissipa calor melhor. Isso é ótimo para sistemas que precisam de eficiência na condução de correntes de falta.

“O cobre eletrolítico representa o padrão de excelência para condutores elétricos, oferecendo condutividade de até 100% IACS quando processado adequadamente.”

Configurações Estruturais: Sólido Versus Encordoado

Existem duas configurações principais: o condutor sólido e a cordoalha de cobre. O condutor sólido é um fio de cobre maciço. Ele é mais rígido e tem mais resistência a tração.

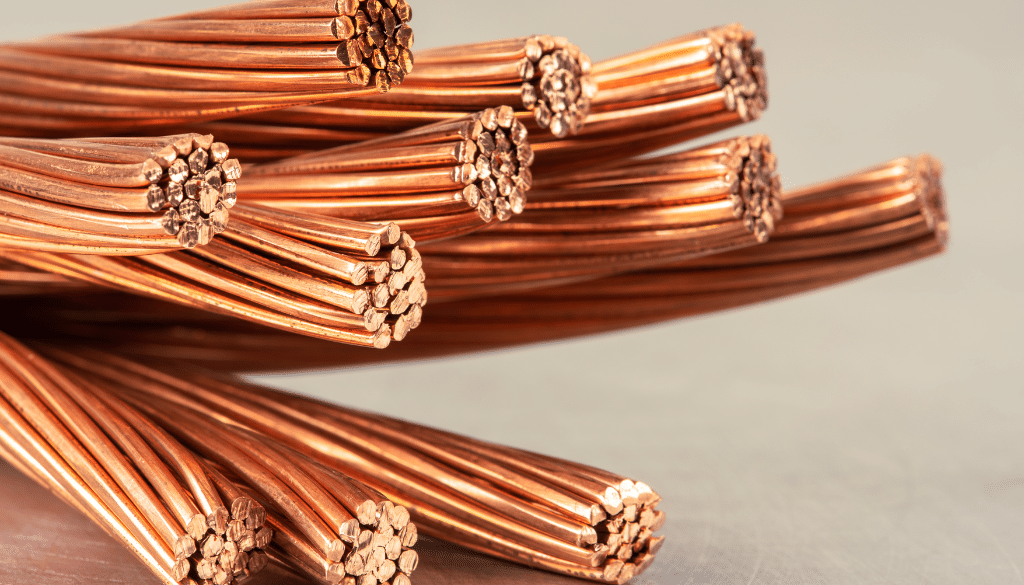

A cordoalha de cobre, por outro lado, é feita de fios de cobre entrelaçados. Ela é muito mais flexível. Isso ajuda em instalações com muitas curvas e dobras.

A escolha entre essas configurações depende da instalação. O condutor sólido é melhor para trajetos retilíneos. A cordoalha é ideal para locais com muitas curvas.

Grau de Pureza e Impacto na Performance Elétrica

A pureza do cobre é muito importante. Você deve buscar condutores com pureza mínima de 99,9%. Isso garante menos de 0,1% de impurezas.

Se o cobre não for puro o suficiente, problemas aparecem. A resistência elétrica aumenta. Isso causa aquecimento excessivo e reduz a vida útil do condutor.

Verificar a pureza é essencial. O fabricante deve fornecer certificados de análise química. Laboratórios especializados fazem esses testes para confirmar a pureza do cobre.

Condutores certificados têm condutividade elétrica entre 97% e 101% IACS. Isso significa que eles funcionarão bem em sistemas de aterramento. Se a condutividade for menor, isso indica impurezas prejudiciais.

Investir em condutor de cobre sem isolamento de alta pureza é vantajoso. Isso aumenta a durabilidade e diminui custos de manutenção. Escolher materiais de qualidade evita gastos futuros.

Para Que Serve o Cabo de Cobre Nu: Principais Aplicações

O cabo de cobre nu é essencial em sistemas elétricos. Ele é usado onde o isolamento não é necessário. Isso oferece vantagens técnicas importantes.

Este material é crucial em instalações que precisam de alta segurança. Você encontrará o cabo de cobre nu em muitos lugares.

Ele é versátil e se encaixa bem em projetos residenciais, comerciais e industriais. Suas propriedades condutoras são excepcionais. Isso garante um desempenho confiável, mesmo em condições adversas.

Vamos explorar cada aplicação. Assim, você entenderá quando e por que usar este condutor.

Proteção Fundamental em Sistemas de Aterramento Elétrico

O aterramento elétrico é a aplicação mais comum do cabo de cobre nu. Ele cria um caminho seguro para conectar instalações elétricas ao solo. Isso dissipa correntes de fuga e surtos elétricos de forma eficiente.

Em sistemas de aterramento, o cabo liga hastes de aterramento, quadros de distribuição e equipamentos elétricos. A falta de isolamento facilita o contato com o solo e outros componentes metálicos. Isso garante proteção contra choques elétricos e danos aos equipamentos.

Instalações residenciais precisam de aterramento elétrico para proteger quem mora lá. Em locais comerciais e industriais, o sistema protege máquinas sensíveis e processos produtivos. A escolha da bitola do cabo é crucial para a eficácia da proteção.

“O aterramento elétrico adequado não é apenas uma exigência normativa, mas uma medida essencial de segurança que pode salvar vidas e preservar patrimônios”

Condução Segura em Sistemas de Proteção Contra Descargas Atmosféricas

Para proteger contra raios, você precisará de fio de cobre para spda. Os sistemas de proteção contra descargas atmosféricas usam este condutor para transportar correntes extremamente altas. Este material de alta qualidade é essencial devido à intensidade das correntes envolvidas.

O cabo de cobre nu conduz a energia do raio de forma controlada. Isso protege a estrutura da edificação. Você instalará o condutor seguindo rotas específicas para minimizar riscos e maximizar eficiência. A capacidade de suportar correntes de dezenas de milhares de ampères torna o cobre essencial nessa aplicação.

Em sistemas de proteção contra descargas atmosféricas, cada componente deve atender a padrões de qualidade rigorosos. O fio de cobre para spda utilizado deve ter pureza mínima de 99,9% e seção adequada. Essa atenção aos detalhes previne falhas catastróficas durante eventos de descarga.

Equalização em Malha Equipotencial de Instalações Industriais

A malha equipotencial utiliza cabo de cobre nu para ligar estruturas metálicas de uma planta industrial. Ela cria um sistema onde todos os componentes estão no mesmo potencial elétrico. Isso elimina diferenças de tensão perigosas entre eles.

Em ambientes industriais, diferenças de potencial podem causar centelhas. Essas centelhas podem iniciar incêndios ou explosões. A malha equipotencial previne esses riscos, conectando todos os elementos metálicos. Isso garante a operação segura de processos sensíveis e protege os trabalhadores.

Instalações químicas, refinarias e plantas de processamento precisam de malha equipotencial robusta. O cabo de cobre nu oferece a condutividade necessária para manter a instalação no mesmo potencial. A escolha da malha leva em conta as correntes de falta e características específicas do processo industrial.

Versatilidade em Redes Aéreas e Aplicações Especializadas

O cabo de cobre nu é encontrado em redes aéreas de distribuição de energia elétrica. Ele serve como condutor neutro aterrado. A resistência mecânica e condutividade do cobre são aproveitadas sem isolamento. O contato com suportes metálicos e aterramentos ao longo da rede é desejável.

Torres de telecomunicações usam este condutor para aterramento de antenas e equipamentos sensíveis. Em sistemas fotovoltaicos, o cabo é usado para aterramento de painéis solares e estruturas metálicas. A versatilidade do material permite adaptação a diversas necessidades técnicas.

Ambientes explosivos exigem aterramento especializado. O cabo de cobre nu desempenha papel fundamental nesses locais. Você implementará proteções específicas seguindo normas rigorosas. Instalações marítimas, plataformas offshore e infraestrutura crítica também dependem deste condutor para operação segura.

Cada aplicação requer considerações técnicas específicas. Você avaliará fatores como resistência mecânica, capacidade de corrente e condições ambientais. O conhecimento dessas aplicações orienta a escolha do material adequado.

Entendendo as Classes do Cobre: Classe 1 e Classe 2

Você precisa saber as diferenças entre Classe 1 e Classe 2 para escolher o cabo de cobre nu certo. A norma ABNT NBR NM 280 define essas classes. Ela baseia-se na forma como o condutor é feito.

Essa classificação afeta a flexibilidade e o uso do cabo de cobre nu. A escolha certa influencia na instalação, na durabilidade e no custo do projeto.

Cada classe tem suas características únicas. É importante conhecer essas diferenças.

Condutor Sólido: Rigidez e Economia

A Classe 1 é para condutores sólidos, feitos de um único fio de cobre. Eles são muito rígidos e têm boa resistência à tração.

Usar condutores Classe 1 em instalações fixas traz vantagens. A conexão em terminais tipo parafuso é mais fácil e segura.

As principais características do condutor sólido incluem:

• Rigidez mecânica elevada que garante estabilidade em instalações permanentes
• Facilidade de conexão em barramentos e terminais convencionais
• Custo reduzido comparado ao cabo encordoado de mesma bitola
• Resistência à tração superior para aplicações que exigem suporte mecânico
• Menor área superficial que reduz a oxidação em ambientes controlados

Porém, há limitações. O cabo sólido é difícil de curvar, principalmente em bitolas maiores que 10 mm².

Instalações que precisam de flexibilidade ou movimentação não são ideais para Classe 1. O manuseio também requer cuidado em trajetos complexos.

Condutor Encordoado: Flexibilidade e Versatilidade

A Classe 2 é para condutores encordoados, feitos de múltiplos fios de cobre. Eles são muito flexíveis.

O cabo de cobre nu encordoado é ótimo para instalações com muitas curvas. A sua construção permite dobrar o condutor sem danificar.

As características distintivas da Classe 2 incluem:

• Flexibilidade excepcional para instalações em espaços restritos
• Adaptação a movimentos e vibrações sem fadiga do material
• Maior área superficial que pode beneficiar aplicações específicas
• Facilidade de manuseio durante o processo de instalação
• Resistência à fadiga mecânica em ambientes dinâmicos

O condutor encordoado custa um pouco mais que o sólido. É preciso avaliar se a flexibilidade vale o investimento.

A instalação de cabo de cobre nu Classe 2 é mais rápida em trajetos complexos. Isso pode compensar o custo inicial.

Critérios de Seleção Para Seu Projeto

A escolha entre Classe 1 e Classe 2 depende das necessidades do seu projeto. Considere o trajeto, o tipo de instalação e os requisitos mecânicos.

Utilize Classe 1 (condutor sólido) quando:

1. O aterramento possui trajetos retilíneos ou com poucas curvas simples
2. A instalação é subterrânea direta sem necessidade de movimentação
3. As conexões são feitas em barramentos de aterramento rígidos
4. A economia de custos é prioritária no orçamento do projeto
5. A instalação é permanente sem previsão de modificações futuras

Opte por Classe 2 (condutor encordoado) quando:

1. O trajeto atravessa múltiplos ambientes com mudanças frequentes de direção
2. Os equipamentos estão sujeitos a vibrações ou movimentos operacionais
3. Você precisa aterrar estruturas móveis ou equipamentos portáteis
4. O acesso para instalação é restrito e exige flexibilidade do cabo
5. A flexibilidade é requisito essencial especificado no projeto

A tabela comparativa abaixo resume as diferenças principais entre as classes:

Verifique a disponibilidade de cada classe no mercado brasileiro. Nem todas as bitolas de cabo de cobre nu estão disponíveis em ambas as classes.

Antes de decidir a classe do condutor, consulte um profissional qualificado. A escolha errada pode comprometer a segurança e a eficiência do sistema de aterramento.

Verifique se a classe escolhida atende às normas técnicas do seu projeto. A conformidade normativa é essencial para aprovação e certificação da instalação elétrica.

Bitolas Disponíveis: De 6 mm² a 120 mm²

Escolher a bitola certa para um sistema de aterramento ou SPDA é crucial. Isso afeta a segurança, o desempenho e a conformidade da instalação elétrica.

No Brasil, há cabos de cobre nu em várias dimensões. Você pode encontrar desde 6 mm² até 120 mm². Isso atende desde pequenos projetos residenciais até grandes instalações industriais.

Com tantas bitolas, você pode dimensionar cada parte do sistema com precisão. Cada aplicação precisa de uma seção nominal adequada para funcionar bem e de forma segura.

Como Interpretar a Seção Nominal do Condutor

A seção nominal é a área da secção transversal do cobre no cabo. Por exemplo, “16 mm²” significa que a área total de cobre é de 16 milímetros quadrados.

Imagine cortar o cabo perpendicularmente. A face exposta mostra a área total de cobre. Essa área, medida em mm², é a seção nominal.

Em condutores sólidos Classe 1, a interpretação é simples. A seção nominal é a área de um único fio circular de cobre. Você usa a fórmula matemática para círculos para calcular essa área.

Já em condutores encordoados Classe 2, o cálculo é diferente. A seção nominal é a soma das áreas de todos os fios da cordoalha. Por exemplo, um cabo de 35 mm² Classe 2 com 19 fios tem uma área total de 35 mm².

É importante seguir a seção nominal do fabricante. Esse valor assegura que o condutor elétrico nu atenda às normas técnicas brasileiras.

Bitolas Mais Utilizadas no Mercado Brasileiro

As preferências de bitola mudam conforme o tipo e tamanho da instalação. Conhecer as seções mais comuns ajuda no planejamento e na escolha correta dos materiais.

Para aplicações residenciais e pequenos sistemas:

• 6 mm²: Aterramentos de quadros residenciais simples e pequenas instalações
• 10 mm²: Aterramentos residenciais padrão e SPDA de residências unifamiliares
• 16 mm²: Aterramentos de quadros de distribuição maiores e SPDA residencial completo

Para instalações comerciais e prediais:

• 25 mm²: Aterramentos de quadros de distribuição comerciais e pequenos prédios
• 35 mm²: Malhas de aterramento de edifícios comerciais e SPDA de estruturas médias
• 50 mm²: Sistemas de aterramento de subestações comerciais e grandes edifícios

• 70 mm²: Malhas de aterramento industriais e SPDA de estruturas industriais
• 95 mm²: Grandes sistemas de aterramento e conexões de alta corrente
• 120 mm²: Subestações industriais, grandes malhas equipotenciais e SPDA de torres

As bitolas intermediárias, como 25 mm², 35 mm² e 50 mm², são muito usadas no mercado comercial. Elas oferecem um bom equilíbrio entre capacidade de condução e custo.

Relação Entre Bitola e Capacidade de Corrente

A capacidade de corrente de um cabo aumenta com a seção nominal. Quanto maior a bitola, menor a resistência elétrica e maior a corrente que pode transportar.

Escolher a bitola certa é essencial para evitar problemas. Um cabo muito pequeno pode aquecer demais, prejudicando a segurança e a vida útil da instalação.

Veja como a capacidade de corrente muda com diferentes bitolas:

Dobrar a bitola não dobra a capacidade de corrente. Fatores como temperatura ambiente e método de instalação também influenciam.

Um cabo de 50 mm² ao ar livre suporta mais corrente que o mesmo cabo enterrado. O método de dissipação de calor afeta diretamente a capacidade de condução.

Para aterramento, não se foca só na corrente de operação normal. As correntes de falta podem ser muito maiores, exigindo bitolas maiores para suportar essas solicitações temporárias.

Escolher a bitola certa equilibra capacidade técnica, requisitos normativos e custo do projeto. Sempre consulte as tabelas de capacidade de corrente das normas técnicas antes de decidir.

Como Escolher a Bitola Correta Para Seu Projeto

Escolher a bitola certa para seu projeto não é difícil. Basta seguir algumas etapas simples. Assim, você garante segurança, eficiência e conformidade com as normas brasileiras.

Para começar, siga quatro passos importantes. Cada um desses passos te dá informações cruciais para escolher a bitola ideal.

“Escolher a bitola errada pode comprometer a segurança elétrica. E também pode aumentar os custos de correção.”

Identifique a Aplicação Específica do Cabo

Primeiro, defina onde e como o cabo será usado. Instalações residenciais e industriais têm requisitos diferentes. Isso inclui sistemas de proteção contra descargas atmosféricas.

Para aterramento em casas, bitolas menores são suficientes. Já em locais comerciais ou industriais, as necessidades são maiores. Isso se deve às maiores correntes de falta.

Considere também o ambiente onde o cabo para aterramento será instalado. Áreas com muita umidade ou produtos químicos exigem atenção especial na escolha do condutor.

• Aterramento de sistemas elétricos residenciais e comerciais
• Descidas e anéis de captação em SPDA
• Malhas equipotenciais em subestações e indústrias
• Conexões de equipamentos de alta potência
• Sistemas de telecomunicações e proteção eletrônica

Calcule a Capacidade de Corrente Necessária

Descubra a maior corrente que o fio terra precisará carregar. Isso é crucial para evitar danos térmicos durante falhas.

Para sistemas comuns, considere a corrente de curto-circuito máxima. Essa informação geralmente está nos estudos elétricos do projeto. Ou pode ser calculada com base no transformador de alimentação.

A fórmula para verificar a seção mínima é:

S = (I × √t) / K

Aqui, S é a seção em mm², I é a corrente de curto-circuito em ampères, t é o tempo da falta em segundos, e K é uma constante que depende do material (para cobre nu, K = 201).

Em sistemas SPDA, consulte as tabelas da NBR 5419. Elas mostram seções mínimas para diferentes níveis de proteção.

Considere o Comprimento e a Resistência Elétrica

O comprimento do fio terra afeta a resistência elétrica. É importante manter a resistência dentro dos limites das normas e do projeto.

Para calcular a resistência, use a fórmula:

R = ρ × L / A

Aqui, R é a resistência em ohms, ρ é a resistividade do cobre (aproximadamente 0,017 Ω·mm²/m a 20°C), L é o comprimento em metros, e A é a área da seção transversal em mm².

Condutores mais longos têm maior resistência. Isso pode exigir uma bitola maior do que o necessário apenas pela corrente.

Os valores de referência para resistência de aterramento variam conforme a aplicação:

• Instalações residenciais: geralmente até 10 ohms
• Instalações comerciais: frequentemente até 5 ohms
• Instalações industriais: tipicamente até 1 ohm
• SPDA e equipamentos sensíveis: muitas vezes abaixo de 1 ohm

Verifique os Requisitos Normativos

Antes de finalizar sua escolha, verifique as normas técnicas aplicáveis. As normas brasileiras estabelecem seções mínimas obrigatórias, independentemente dos cálculos.

A ABNT NBR 5410 define requisitos para instalações elétricas de baixa tensão. Para condutores de proteção, ela estabelece seções mínimas baseadas na seção dos condutores fase.

A ABNT NBR 5419 define critérios específicos para sistemas de proteção contra descargas atmosféricas. Em muitas situações, ela exige seções mínimas de 16 mm² para descidas de SPDA, valor que você não pode reduzir.

A ABNT NBR 15749 trata especificamente de sistemas de aterramento. Ela oferece diretrizes sobre dimensionamento, materiais e métodos de instalação para diferentes tipos de solo e condições ambientais.

Quando houver conflito entre diferentes cálculos, sempre opte pelo valor mais conservador. A segurança do sistema nunca pode ser sacrificada por economia inadequada.

Lembre-se de que projetos elétricos precisam de aprovação. Você precisará apresentar um memorial descritivo e plantas que mostrem conformidade com as normas aplicáveis ao seu cabo para aterramento.

Normas Técnicas Brasileiras Que Você Precisa Conhecer

Seguir as normas técnicas é essencial para instalações elétricas seguras. É importante seguir diretrizes que garantem a qualidade dos materiais e a segurança das pessoas. Essas diretrizes protegem seu projeto contra falhas e responsabilidades legais.

As normas brasileiras da ABNT definem critérios rigorosos para condutores elétricos. Ao trabalhar com cabo de aterramento, conhecer três normas fundamentais é crucial. Cada norma aborda aspectos específicos que impactam diretamente seu projeto.

Conhecer essas regulamentações permite especificar materiais corretos e evitar retrabalho. Você economiza tempo e recursos ao seguir as diretrizes desde o início. A conformidade normativa também facilita aprovações junto aos órgãos fiscalizadores.

Especificações Fundamentais para Fios de Cobre Nus

A ABNT NBR 5111 é a norma base para fios de cobre nus. Ela estabelece requisitos dimensionais, tolerâncias de fabricação e características mecânicas. Esta regulamentação garante que o material atende aos padrões mínimos de qualidade.

A norma define que o cobre deve ter pureza mínima de 99,9% para garantir condutividade adequada. Você encontra nela as especificações exatas para cada bitola disponível no mercado. As tolerâncias dimensionais asseguram que o condutor se encaixa corretamente nos terminais e conexões.

Os métodos de ensaio descritos na NBR 5111 verificam a conformidade dos produtos. Fabricantes certificados realizam testes de resistência elétrica, tração mecânica e verificação dimensional. Quando você adquire materiais conforme esta norma, tem garantia de desempenho esperado.

A marcação e identificação dos produtos também seguem regras específicas. Você pode verificar a conformidade através das informações impressas no produto. Isso facilita a rastreabilidade e comprovação de qualidade durante inspeções.

Requisitos para Sistemas de Aterramento Elétrico

A ABNT NBR 15749 estabelece os critérios específicos para sistemas de aterramento em instalações de baixa tensão. Você deve seguir esta norma ao dimensionar qualquer sistema de proteção elétrica. Ela define valores máximos de resistência de aterramento conforme o tipo de instalação.

A norma especifica as seções mínimas de condutores em função dos condutores de fase utilizados. Você não pode usar bitolas inferiores às estabelecidas, mesmo que cálculos indiquem menor necessidade. Essa exigência garante margem de segurança adequada para situações de falta.

Os materiais aceitáveis para condutores de aterramento são claramente definidos. Você encontra orientações sobre cobre nu, cobre isolado e outros materiais permitidos. A norma também estabelece quando cada tipo de condutor deve ser utilizado.

Os métodos de instalação apropriados são descritos em detalhes. Você aprende sobre profundidade mínima de enterramento, proteção mecânica necessária e distâncias de segurança. As conexões e terminais devem seguir especificações que garantem contato elétrico permanente.

A NBR 15749 também define procedimentos de medição e verificação da resistência de aterramento. Você deve realizar essas medições para comprovar que o sistema atende aos requisitos. Os valores obtidos devem ser documentados para futuras inspeções.

Proteção Contra Descargas Atmosféricas

A ABNT NBR 5419 é dividida em quatro partes que cobrem todos os aspectos de proteção contra raios. Você precisa conhecer especialmente as partes 1 e 3 para projetos de SPDA. Esta norma estabelece requisitos abrangentes desde o projeto até a manutenção dos sistemas.

A classificação de estruturas quanto ao risco de descargas é o primeiro passo do projeto. Você deve avaliar fatores como localização, altura da edificação e tipo de ocupação. Essa análise determina o nível de proteção necessário para sua instalação.

O dimensionamento de captores, descidas e sistemas de aterramento específicos para SPDA segue critérios rigorosos. As seções mínimas de condutores geralmente não podem ser inferiores a 16 mm² para descidas. Você deve usar bitolas maiores em situações de maior risco ou correntes elevadas.

A norma estabelece distâncias de segurança e separação entre componentes do SPDA. Você precisa garantir que essas distâncias sejam respeitadas para evitar descargas laterais. As conexões equipotenciais também seguem regras específicas de dimensionamento.

Os materiais aceitáveis e suas características estão claramente definidos. Você pode usar cobre, alumínio ou aço galvanizado, conforme a aplicação. Cada material tem requisitos específicos de seção mínima e tratamento superficial.

A NBR 5419-3 trata especificamente dos danos físicos a estruturas e perigos à vida. Você encontra nela as orientações para proteger pessoas e equipamentos. A NBR 5419-1 estabelece os princípios gerais que fundamentam todo o sistema de proteção.

Os métodos de ensaio e inspeção são detalhados para garantir conformidade contínua. Você deve realizar inspeções periódicas conforme intervalos estabelecidos na norma. A documentação dessas verificações é obrigatória e deve ser mantida atualizada.

Conhecer essas três normas técnicas fundamentais garante que seu projeto com cabo de aterramento atende a todos os requisitos legais e de segurança. Você evita problemas com fiscalizações e protege efetivamente pessoas e equipamentos. A conformidade normativa é investimento essencial em qualidade e responsabilidade profissional.

Compatibilidade com Barramentos e Hastes de Aterramento

Escolher os conectores certos para um sistema de aterramento elétrico é crucial. A conexão entre o cabo e os componentes deve ser perfeita. Isso garante segurança e eficiência.

A qualidade das conexões afeta a resistência do sistema. Uma conexão ruim pode comprometer a proteção. Por isso, é importante escolher os conectores certos para o seu projeto.

Tipos de Conexões e Terminais Recomendados

Existem vários tipos de conectores para o sistema de aterramento elétrico. A escolha depende do local e da bitola do cabo. Cada conexão tem características que determinam sua eficácia.

Para hastes, use conectores tipo grampo ou split bolt. Eles garantem contato elétrico firme. Os conectores de compressão a frio são rápidos e seguros.

A soldagem exotérmica é a melhor para conexões permanentes. Ela cria uma ligação molecular, resultando em baixa resistência elétrica. Essa conexão dura décadas sem degradação.

Para quadros elétricos, os terminais de compressão tipo olhal são ideais. Fixe-os com parafusos apropriados para contato firme. Estes terminais facilitam a manutenção.

Para emendas entre cabos, use conectores de derivação adequados. Prefira modelos com parafusos duplos para segurança. Isso evita afrouxamento com o tempo.

• Grampos tipo split bolt: indicados para hastes e conexões externas
• Terminais de compressão olhal: perfeitos para barramentos em quadros
• Conectores de derivação: essenciais para emendas entre condutores
• Soldagem exotérmica: solução permanente para instalações críticas

Verificação de Compatibilidade Mecânica e Elétrica

Verifique a compatibilidade entre os componentes do seu aterramento elétrico. Um terminal para 25 mm² não serve para 50 mm². Isso evita problemas na instalação.

A compatibilidade de materiais previne corrosão galvânica. Evite conexões diretas entre cobre e alumínio sem conectores bimetálicos. Isso mantém a durabilidade do sistema.

Verifique se os conectores suportam a corrente máxima de falta. Em sistemas SPDA, as descargas geram correntes altas. Os conectores devem resistir a estes picos sem danificar.

As dimensões dos furos em terminais tipo olhal devem corresponder aos parafusos. Isso garante fixação adequada. A compatibilidade mecânica é tão importante quanto a elétrica.

Métodos de Fixação e Instalação Adequados

A instalação correta do seu sistema de aterramento elétrico exige técnicas específicas. Aperte os parafusos com o torque correto. Torque insuficiente ou excessivo pode causar problemas.

Para conexões permanentes em hastes, a soldagem exotérmica é a melhor. Ela cria uma ligação de resistência extremamente baixa e dura muito tempo. Este método é recomendado para sistemas SPDA e instalações críticas.

Antes de fazer qualquer conexão, limpe as superfícies de contato. Remova oxidação e sujeiras para melhor contato elétrico. Uma superfície limpa garante condução eficiente.

Em conexões expostas, aplique pasta antioxidante. Isso protege contra oxidação e mantém baixa resistência. Você prolonga a vida útil da conexão.

Para conexões enterradas, use caixas de inspeção de aterramento elétrico quando necessário. Estas caixas protegem contra corrosão e facilitam manutenções. Você pode fazer medições sem escavar o solo.

1. Prepare as superfícies: remova oxidação e limpe completamente
2. Aplique pasta antioxidante: proteja conexões expostas
3. Aperte com torque correto: siga especificações do fabricante
4. Fixe o cabo adequadamente: use braçadeiras ao longo do trajeto
5. Proteja conexões enterradas: instale caixas de inspeção quando indicado

Atenção aos detalhes técnicos garante um sistema confiável. Investir tempo na instalação correta traz benefícios em segurança e desempenho. Cada conexão bem feita contribui para a eficiência do aterramento.

Resistência à Oxidação e Durabilidade em Ambientes Externos

Você já viu como o cobre muda de cor ao passar do tempo? Essa mudança é um processo natural que afeta condutores de cobre sem isolamento em locais externos. Entender isso ajuda a garantir a durabilidade e eficiência do seu sistema elétrico.

A vida útil do cabo de cobre nu depende de vários fatores. Umidade, temperatura, poluição e substâncias químicas no ar afetam a oxidação. A instalação deve levar em conta esses fatores para aumentar a vida útil do condutor.

Como Acontece a Transformação do Cobre Exposto

O processo de oxidação do cobre começa logo após a exposição ao ar. Quando o cobre metálico entra em contato com oxigênio e umidade, uma reação química ocorre. Essa reação forma compostos na superfície do condutor.

Primeiro, você verá a formação de óxido cuproso (Cu₂O). Essa camada tem cor avermelhada ou rosada e aparece nas primeiras semanas. O óxido cuproso é uma proteção natural contra corrosão.

Com o tempo, a oxidação do cobre avança para fases mais avançadas. Depois, forma-se o óxido cúprico (CuO), que é preto ou marrom. Em lugares úmidos ou com muitos poluentes, pode surgir azinhavre, com cor verde.

O azinhavre é uma camada comum em locais próximos ao mar ou em áreas industriais. Ele é formado por carbonato de cobre básico.

O Que a Camada de Óxido Faz Com a Condutividade

A formação de óxido no condutor de cobre sem isolamento causa preocupação. Mas é importante saber que o óxido de cobre não é tão bom para a condutividade quanto o cobre puro. No entanto, o impacto no sistema de aterramento é geralmente pequeno.

A oxidação afeta apenas a superfície do condutor. O núcleo de cobre puro continua a conduzir eletricidade normalmente. Isso explica por que sistemas de aterramento com cabos oxidados ainda funcionam bem.

O problema real está nas conexões. Lá, a condutividade elétrica pode ser prejudicada se a oxidação não for controlada. A resistência de contato aumenta com óxido nas conexões.

É crucial cuidar bem dos pontos de fixação. Um aperto errado, junto com a oxidação, pode elevar muito a resistência do sistema. Isso afeta a eficiência do aterramento e pode causar aquecimento perigoso.

Proteção e Manutenção Para Máxima Durabilidade

Instalar o cabo enterrado é sempre a melhor opção. O solo protege contra mudanças climáticas extremas e retarda a oxidação. Se possível, escolha essa opção para seus projetos.

Para instalações aéreas, é necessário tomar medidas adicionais. Use conectores e terminais de alta qualidade, protegidos contra corrosão. Escolher componentes adequados evita problemas futuros e diminui custos de manutenção.

Aplicar pasta antioxidante em todas as conexões é essencial. Ela protege o cobre do ambiente. A pasta também melhora o contato elétrico e facilita a condução de corrente.

É importante apertar bem os terminais. Siga as instruções do fabricante para garantir contato adequado. Um aperto correto compensa o aumento de resistência causado pela oxidação.

Em locais altamente corrosivos, é necessário usar proteções extras. Regiões próximas ao mar com forte maresia precisam de caixas de proteção. Áreas industriais com gases corrosivos podem exigir componentes em aço inoxidável ou revestimentos especiais.

Realizar inspeções regulares é essencial para manter o sistema funcionando bem. Defina um cronograma de inspeção baseado nas condições ambientais locais. Verifique sinais de oxidação excessiva, corrosão avançada ou deterioração mecânica.

A medição da resistência de aterramento é o melhor indicador de desempenho. Faça essas medições com frequência para confirmar que os valores estão dentro do normal. Se a resistência aumentar muito, isso indica que a oxidação está prejudicando o sistema.

Na manutenção preventiva, faça limpeza suave das conexões. Remova óxido espesso com escova de aço ou lixa fina antes de aplicar pasta antioxidante. Esse procedimento melhora o contato elétrico e aumenta a vida útil do condutor de cobre sem isolamento.

Registre todas as intervenções e medições feitas no sistema. Esse histórico ajuda a identificar tendências de degradação e planejar substituições antes que falhas graves ocorram. Gerenciar bem o seu sistema de aterramento garante segurança e conformidade.

Requisitos de Segurança Elétrica e Certificações de Qualidade

Você precisa saber os requisitos de segurança elétrica para os cabos de cobre nu. A conformidade com normas técnicas é muito importante. Ela faz a diferença entre um sistema seguro e um que pode falhar.

Cabos conduscobre certificados passam por testes rigorosos. Isso garante que você está usando materiais de qualidade. Eles têm as características elétricas e mecânicas necessárias para o seu projeto.

Por Que a Certificação de Conformidade É Indispensável

A certificação de conformidade mostra que o cabo foi feito conforme a ABNT NBR 5111. Especificar produtos certificados garante a pureza do cobre. Isso é essencial para sistemas de aterramento e proteção contra descargas atmosféricas.

Produtos sem certificação podem ser perigosos. Eles podem ter pureza de cobre inferior a 99,9%. A seção nominal pode não ser a real, afetando a capacidade de corrente.

Organismos certificadores acreditados pelo Inmetro fazem auditorias regulares. Eles verificam os processos produtivos e a qualidade dos cabos. Essa fiscalização contínua garante que os cabos conduscobre mantêm o padrão certificado.

Verifique a autenticidade das certificações dos fornecedores. Confira na internet a validade dos documentos. Essa verificação pode evitar problemas sérios.

Testes Essenciais de Qualidade e Condutividade

Os cabos conduscobre de qualidade passam por vários testes. Esses testes verificam se o produto atende às especificações técnicas. Você pode pedir os laudos desses ensaios ao fornecedor.

O ensaio dimensional verifica o diâmetro do condutor. Isso garante que a seção nominal declarada é real. Desvios nas dimensões afetam a capacidade de corrente e a resistência elétrica.

O teste de resistência elétrica mede a condutividade do cabo. Os valores obtidos são comparados com os limites máximos da norma. Esse ensaio confirma a pureza do cobre necessário para condução eficiente.

O ensaio de tração verifica a resistência mecânica do material. Esse teste garante que o cabo conduscobre suportará os esforços durante a instalação e operação. A carga de ruptura deve atender aos valores mínimos especificados pela norma técnica.

Para cabos encordoados Classe 2, o teste de flexibilidade é crucial. Ele verifica se o condutor suporta dobras repetidas sem ruptura dos fios individuais. Essa característica é importante quando você precisa instalar o cabo em trajetos com curvas acentuadas.

Documentação Técnica Para Aprovação do Projeto

Você deve solicitar documentação completa ao fornecedor de cabos de cobre nu. Essa documentação é necessária para aprovação em projetos elétricos e para inspeções. A ausência de documentos adequados pode resultar em reprovação da instalação.

O certificado de conformidade é o documento principal que você precisa exigir. Ele deve ser emitido por organismo certificador acreditado e atestar que o produto conduscobre atende às normas brasileiras. Verifique sempre a data de validade e o escopo da certificação.

O laudo técnico de ensaios do lote específico fornecido demonstra os resultados dos testes realizados. Esse documento apresenta valores medidos para resistência elétrica, dimensões e propriedades mecânicas. Você pode usar essas informações para verificar a conformidade com seu projeto.

• Certificado de conformidade de organismo acreditado
• Laudo técnico com resultados dos ensaios do lote
• Ficha técnica completa com características elétricas e mecânicas
• Certificado de análise química comprovando pureza do cobre
• Declaração de conformidade assinada pelo fabricante
• Relatório de rastreabilidade do material e lote de produção

A ficha técnica completa deve incluir todas as características do cabo. Você encontrará informações sobre resistência por quilômetro, capacidade de corrente e carga de ruptura. Esses dados são essenciais para dimensionamento correto do sistema de aterramento.

O certificado de análise química comprova que o cobre utilizado possui mínimo de 99,9% de pureza. Essa documentação é especialmente importante para projetos que exigem alta condutividade. A pureza do material afeta diretamente a eficiência do sistema de proteção.

O relatório de rastreabilidade permite identificar a origem do material e o lote de produção. Essa informação facilita auditorias e garante transparência na cadeia de fornecimento. Você pode utilizar esses dados para comprovar a qualidade dos materiais especificados no projeto.

Mantenha toda essa documentação organizada e acessível durante a execução do projeto. Você precisará apresentá-la durante inspeções e para obtenção de aprovações junto aos órgãos competentes. A documentação completa demonstra seu compromisso com a segurança e qualidade da instalação elétrica.

Vantagens de Adquirir Cabo de Cobre Nu Certificado Direto de Fábrica

Comprar cabo de cobre nu direto do fabricante traz grandes benefícios. Você evita intermediários e acessa a origem do produto. Isso garante qualidade superior e condições comerciais melhores.

Trabalhar com o fabricante significa ter acesso a produtos rigorosamente testados. A transparência na cadeia de fornecimento assegura que cada metro atende às especificações técnicas. Isso torna seu projeto mais seguro desde a especificação até a instalação.

Qualidade Certificada e Rastreabilidade Completa

Adquirir cabo de cobre nu diretamente da fábrica traz certificações originais de conformidade com as normas ABNT NBR 5111. Esses documentos comprovam que o produto foi testado e aprovado conforme os requisitos técnicos brasileiros. A documentação inclui laudos de ensaios específicos do lote adquirido.

A rastreabilidade completa permite identificar a origem do cobre e todos os parâmetros de fabricação. Você tem acesso a informações detalhadas sobre pureza do material, dimensões precisas e condutividade elétrica verificada. Essa transparência elimina riscos de adquirir produtos falsificados ou de qualidade inferior.

Os fabricantes fornecem garantia de que o cabo de cobre nu atende rigorosamente às especificações técnicas. Isso inclui a pureza mínima de 99,9% do cobre eletrolítico, essencial para sistemas de aterramento eficientes. Você evita problemas futuros relacionados a produtos adulterados que frequentemente aparecem em cadeias de distribuição menos confiáveis.

Preço Competitivo e Economia Real no Projeto

A compra direta elimina intermediários da cadeia de fornecimento, resultando em preços significativamente mais baixos para o mesmo produto certificado. Você obtém economia imediata no orçamento da obra sem comprometer a qualidade técnica. Essa vantagem comercial torna-se ainda mais expressiva em projetos de maior porte.

Para obras que demandam grandes quantidades de cabo de cobre nu, condições comerciais especiais e descontos por volume tornam-se disponíveis. Você negocia diretamente com quem produz, obtendo flexibilidade nas condições de pagamento e prazos de entrega. A economia gerada pode ser redirecionada para outros componentes essenciais do projeto.

A relação custo-benefício é otimizada quando você paga menos por um produto de qualidade superior. O desempenho excelente do sistema de aterramento ou SPDA ao longo de toda sua vida útil justifica o investimento inicial. Você garante segurança elétrica sem gastos desnecessários com retrabalho ou substituições futuras.

Suporte Técnico Especializado e Confiabilidade

Você tem acesso direto à equipe técnica do fabricante para esclarecimento de dúvidas sobre especificação correta do condutor. Os especialistas orientam sobre dimensionamento adequado das bitolas conforme os requisitos específicos da sua aplicação. Esse suporte facilita decisões técnicas que impactam diretamente a eficiência do projeto.

A assistência técnica inclui orientações sobre métodos de instalação apropriados e melhores práticas para cabo de cobre nu. Você recebe suporte na interpretação de normas técnicas e requisitos normativos aplicáveis ao seu tipo de instalação. A equipe auxilia na elaboração de memoriais descritivos e especificações técnicas detalhadas.

A confiabilidade de um fornecedor estabelecido garante disponibilidade de estoque e prazos de entrega compatíveis com o cronograma da obra. Você conta com compromisso de qualidade e satisfação do cliente que fabricantes sérios oferecem. Esse relacionamento direto proporciona tranquilidade durante toda a execução do projeto.

Para obras elétricas e industriais de qualquer porte, a escolha de um fornecedor confiável representa a decisão mais inteligente. Desde pequenas instalações residenciais até grandes projetos de infraestrutura, subestações e plantas industriais, você se beneficia da qualidade comprovada. O cabo de cobre nu certificado com preços competitivos e suporte técnico especializado garante segurança, economia e sucesso do seu projeto elétrico.

Conclusão

Escolher o cabo certo para aterramento é crucial para a segurança e eficiência. Agora, você sabe como fazer essa escolha com base em dados técnicos. Isso ajuda a tomar decisões importantes sobre o que usar.

Este guia ensinou a escolher o condutor ideal. Você deve considerar a classe do cobre, a bitola, a capacidade de corrente e as normas. Cada projeto tem suas necessidades específicas.

A qualidade do cabo de cobre nu é essencial para o bom funcionamento dos sistemas. Produtos certificados seguem as normas brasileiras. Eles garantem pureza de cobre eletrolítico de pelo menos 99,9% e condutividade adequada.

É importante escolher fornecedores com documentação técnica completa e certificações. Eles devem oferecer suporte especializado. A melhor economia vem de um preço justo e qualidade comprovada.

Seus projetos precisam de especificações precisas e materiais confiáveis. Use o que aprendeu para dimensionar as instalações corretamente. Isso garante segurança e durabilidade a longo prazo. A segurança de pessoas e equipamentos depende dessas escolhas.
