O que é um Cabo de Controle?
Cabo de controle com múltiplos condutores e isolamento em PVC
O cabo de controle ocupa uma posição intermediária entre os cabos de alimentação e os cabos de comunicação. São amplamente utilizados para conectar instrumentos e aparelhos elétricos, para comutação secundária de acionadores e reguladores de controle remoto, para relés de proteção e em sistemas de automação industrial.
Em contraste com os cabos de comunicação, os cabos de controle são capazes de transportar corrente. Geralmente são compostos de cabos multicondutores de cobre com isolamento feito de PVC, borracha, polietileno, poliuretano, HEPR ou XLPE, dependendo da aplicação.
Tipos de Cabos de Controle
Oferecemos diferentes modelos para atender sua aplicação com precisão. Conheça nossas opções:
Cabo de Controle Sem Blindagem
Indicado para circuitos de comando e sinal em ambientes com baixa interferência eletromagnética (EMI). Excelente custo-benefício para painéis, CLPs e interligações internas.
- Condutores: cobre eletrolítico flexível
- Isolação: PVC/XLPE, conforme aplicação
- Tensão típica: 300/500 V ou 0,6/1 kV (conforme modelo)
- Identificação de vias: cores ou numeral
- Aplicações: painéis, CLP, sensores, botoeiras, interligações

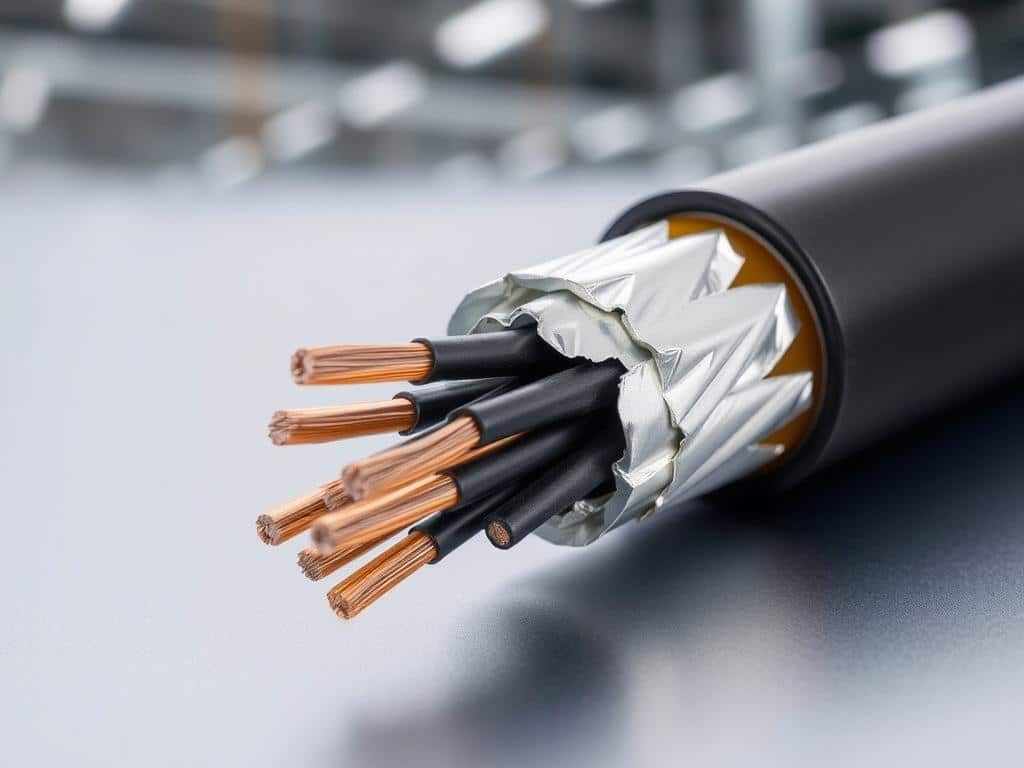

Cabo de Controle Blindado com Fita de Alumínio
Opção com blindagem em fita de alumínio (geralmente com dreno de cobre estanhado), ideal para reduzir ruídos em trajetos próximos a cabos de potência e inversores.
- Blindagem: fita de alumínio + fio dreno
- Vantagem: ótima atenuação de EMI a baixo custo
- Uso típico: automação, instrumentação leve, áreas com interferência moderada
- Tensão típica: 300/500 V ou 0,6/1 kV (conforme modelo)

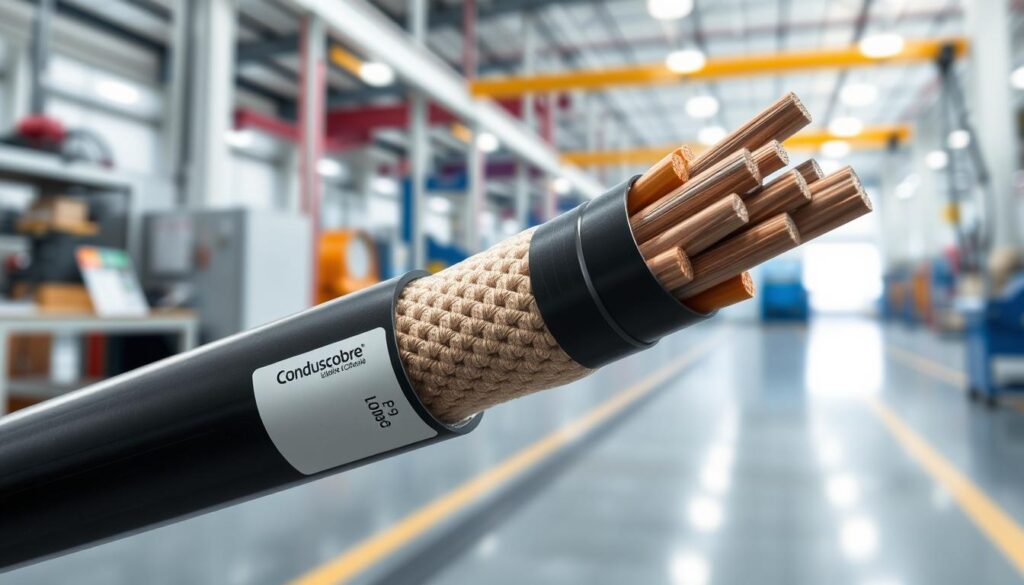

Cabo de Controle Blindado com Malha de Cobre
Blindagem trançada em malha de cobre, com alta cobertura. Indicado para ambientes com interferência elevada e necessidade de excelente aterramento e robustez mecânica.
- Blindagem: malha de cobre (alta cobertura)
- Vantagem: melhor desempenho contra EMI/RFI e maior resistência mecânica
- Uso típico: proximidade de inversores, motores, áreas industriais críticas
- Opção: cobre estanhado para maior resistência à corrosão
Cabo de Controle Blindado com Fita de Cobre
Blindagem em fita de cobre, garantindo cobertura contínua e baixa impedância de terra. Excelente para aplicações que exigem blindagem efetiva e contato 360°.
- Blindagem: fita de cobre (cobertura praticamente total)
- Vantagem: blindagem uniforme e caminho de aterramento eficiente
- Uso típico: instrumentação sensível, medições, comandos críticos
- Pode combinar com dreno para aterramento simplificado
Comparativo de Cabos de Controle
| Tipo de Cabo | Nível de Blindagem | Custo relativo | Aplicação típica |
| Sem blindagem | Baixo | $$ | Ambientes com pouca interferência |
| Fita de alumínio | Médio | $$$ | Interferência moderada, bom custo/benefício |
| Malha de cobre | Alto | $$$$ | Alta interferência, robustez mecânica |
| Fita de cobre | Muito alto | $$$$ | Medições e instrumentação críticas |
Precisa de um orçamento personalizado? Temos diversas seções, quantidade de vias, bitolas e configurações de blindagem para sua necessidade.
Especificações Técnicas dos Cabos de Controle
Norma Aplicável
NBR 7289 – Esta norma estabelece os requisitos mínimos para cabos de controle isolados com PVC para tensões até 1kV.
Matérias-Primas
Condutores de cobre eletrolítico com isolamento em PVC 70°C, XLPE, ou outros materiais conforme necessidade da aplicação.
Classe de Encordoamento
- Classe 4 para secções de 0,50 a 6,00 mm²
- Classe 5 para secções de 10,00 mm²
Classe de Tensão
- 500 V para secções de 0,50 mm² a 1,00 mm²
- 1000V para secções de 1,50mm² a 10,0 mm²
Temperatura de Operação
Conforme o material utilizado, podem suportar temperaturas entre -50°C e +200°C.
Flexibilidade
Diversos níveis de flexibilidade, desde cabos rígidos para uso fixo em calhas e canaletas até modelos extraflexíveis para uso em equipamentos com partes móveis.
Aplicações e Vantagens dos Cabos de Controle
Onde Usar Cabos de Controle

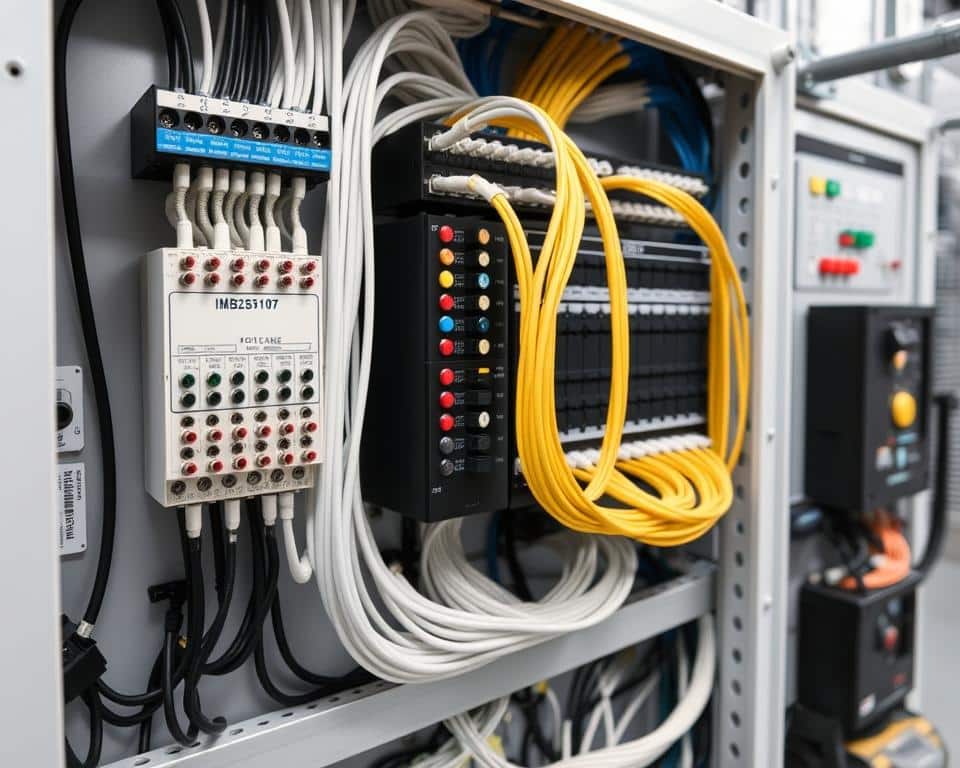

Automação Industrial
Painéis elétricos, CLPs, sensores, atuadores e instrumentação para controle de processos.

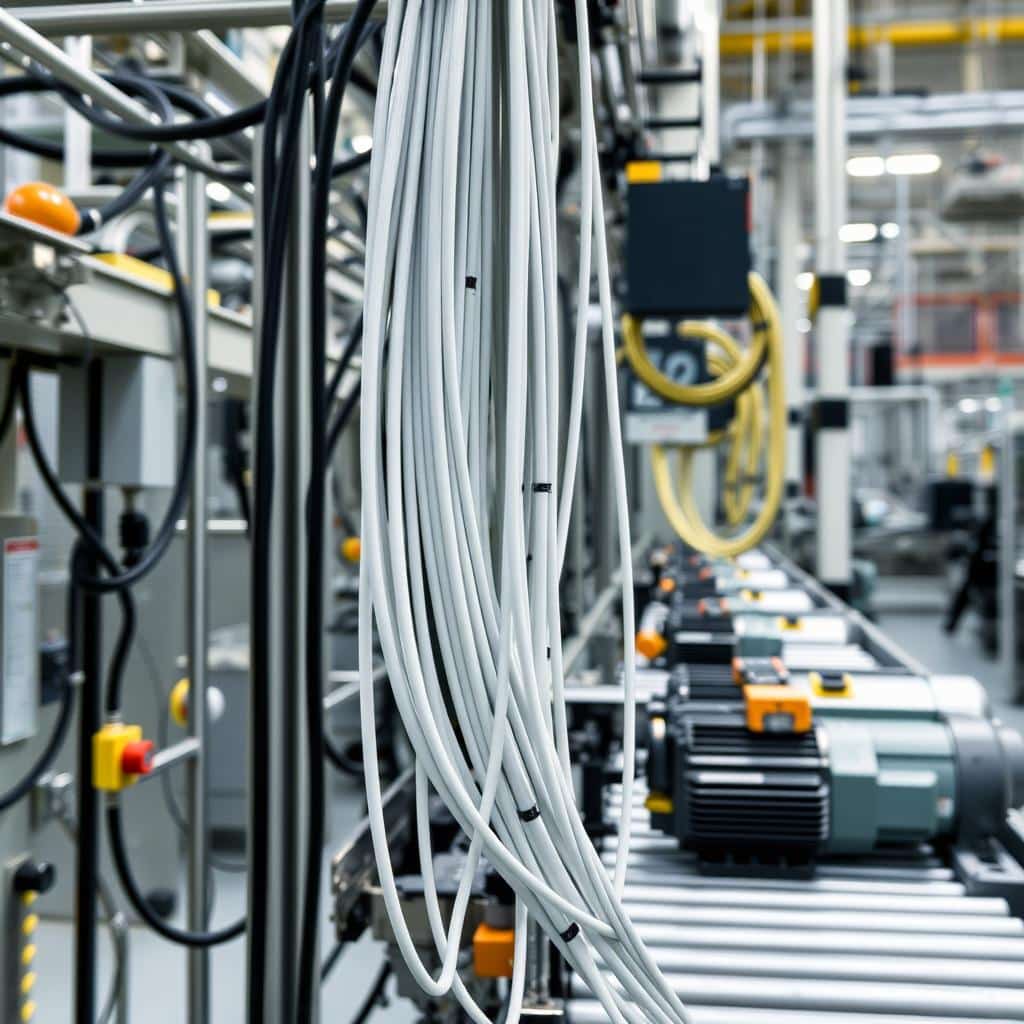

Linhas de Produção
Esteiras, comandos de máquinas e equipamentos em ambientes industriais.

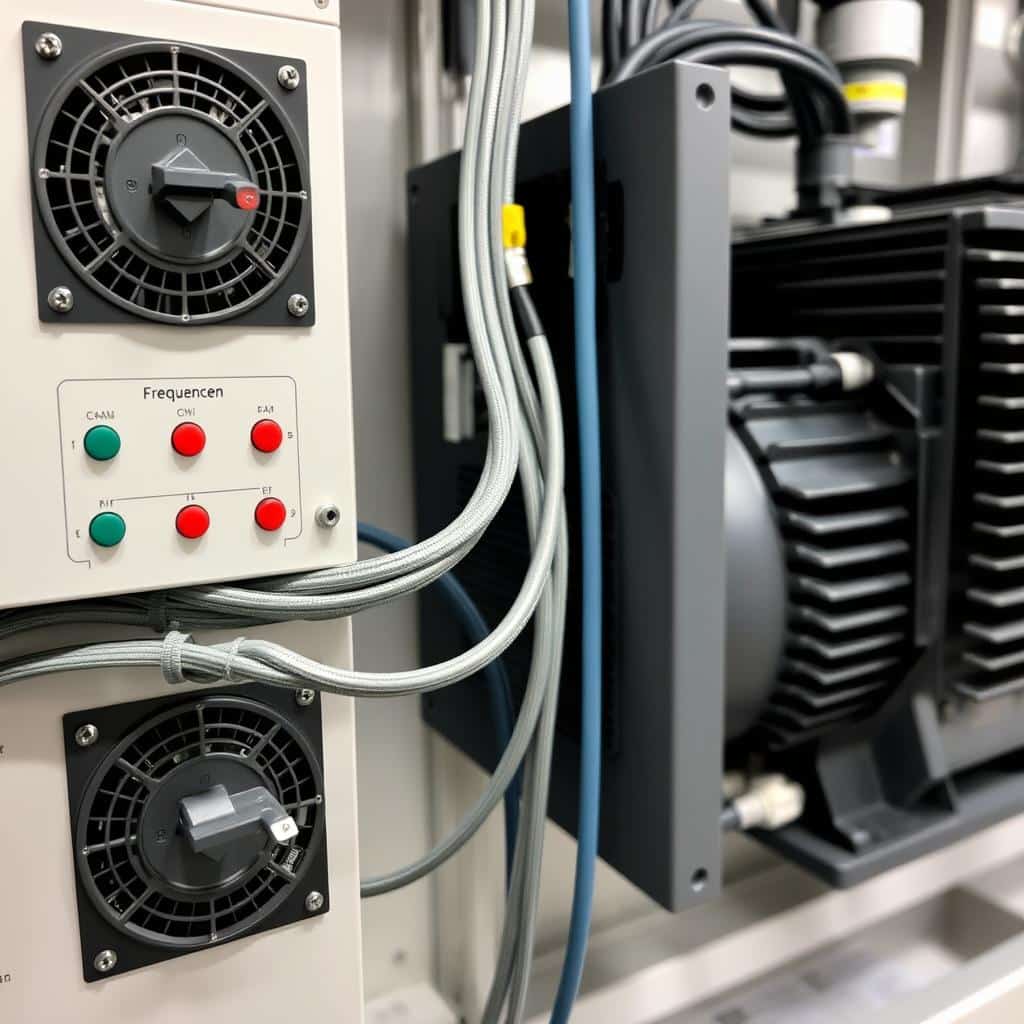

Sistemas com Inversores
Ambientes com inversores de frequência e motores elétricos que exigem proteção contra interferências.
Por que escolher cabos de controle de qualidade?
Vantagens dos Cabos de Controle Conduscobre
- Integridade do sinal: redução de ruídos e interferências
- Confiabilidade: menor risco de falhas e paradas de produção
- Segurança: condutores e isolação conforme normas técnicas
- Durabilidade: materiais adequados ao ambiente (temperatura, umidade, óleo)
- Flexibilidade de aplicação: diversos modelos para cada necessidade
- Resistência à umidade e abrasão em ambientes industriais
- Propriedades anti-chamas e de autoextinção para maior segurança
Perguntas Frequentes sobre Cabo de Controle
Qual a diferença entre cabo de controle com e sem blindagem?
Sem blindagem: indicado para locais com baixa interferência. Mais econômico e adequado para instalações simples.
Com blindagem: reduz ruídos EMI/RFI, com opções que variam conforme o nível de proteção necessário:
- Fita de alumínio: bom custo/benefício, uso geral.
- Malha de cobre: alta proteção e robustez mecânica.
- Fita de cobre: blindagem uniforme, ideal para instrumentação crítica.
Quando devo usar cabo de controle blindado?
Recomendamos o uso de cabos blindados quando:
- O cabo passa próximo a cabos de potência, inversores ou motores
- O ambiente possui alto ruído eletromagnético
- Há necessidade de garantir a integridade do sinal para evitar comandos indevidos
- Em sistemas de instrumentação sensível e medição precisa
- Em ambientes industriais com muitos equipamentos elétricos operando simultaneamente
A blindagem ajuda a manter a integridade do sinal e evitar interferências que podem comprometer o funcionamento do sistema.
Malha de cobre ou fita (alumínio/cobre): qual escolher?
A escolha depende da sua aplicação específica:
- Fita de alumínio: atende bem interferência moderada com baixo custo. Ideal para ambientes com interferência leve a moderada e orçamentos mais limitados.
- Malha de cobre: oferece melhor proteção em áreas críticas e maior resistência mecânica. Recomendada para ambientes industriais pesados e aplicações que exigem flexibilidade e durabilidade.
- Fita de cobre: proporciona excelente cobertura e baixa impedância para instrumentação sensível. Perfeita para sistemas de medição precisa e aplicações que exigem blindagem contínua de 360°.
Nossa equipe técnica pode ajudar a determinar a melhor opção para sua necessidade específica.
Quais bitolas e número de vias estão disponíveis?
Trabalhamos com uma ampla variedade de combinações para atender às mais diversas necessidades:
- Número de vias: de 2 a 50 vias
- Bitolas: de 0,50 mm² a 10,00 mm²
- Configurações especiais sob consulta
Informe sua necessidade específica que indicaremos a melhor configuração para sua aplicação.
Qual a tensão e isolação típicas?
Nossos cabos de controle atendem a diferentes requisitos de tensão e isolação:
- Tensões: 300/500 V e 0,6/1 kV, conforme a seção do condutor
- Isolação: PVC, XLPE, borracha, polietileno, poliuretano, HEPR, entre outros
- Capa externa: PVC, PU ou LSZH (baixa emissão de fumaça e zero halogênio), conforme ambiente e norma requerida
A escolha do material de isolação depende das condições ambientais e requisitos específicos da aplicação.
Como solicitar orçamento rápido?
Clique em “Solicitar Orçamento”, informe tipo de cabo, número de vias, bitola, metragem e condição de instalação. Atendimento para todo o Brasil.
Por que escolher a Conduscobre para seus Cabos de Controle
- Maior variedade de cabos de controle para atender todas as aplicações
- Desde os cabos mais comuns seguindo a NBR 7289 até modelos complexos com blindagem
- Equipe técnica especializada para auxiliar na escolha do cabo ideal
- Entrega para todo o Brasil com prazos competitivos
- Possibilidade de desenvolvimento de cabos especiais para aplicações específicas
- Estoque com centenas de modelos disponíveis para pronta entrega
- Corte sob medida conforme necessidade do cliente
- Melhor relação custo-benefício do mercado
Solicite seu Orçamento Hoje Mesmo!
Garanta cabos de controle de qualidade superior para suas instalações industriais.
