O que é Cabo Manga e Como Funciona

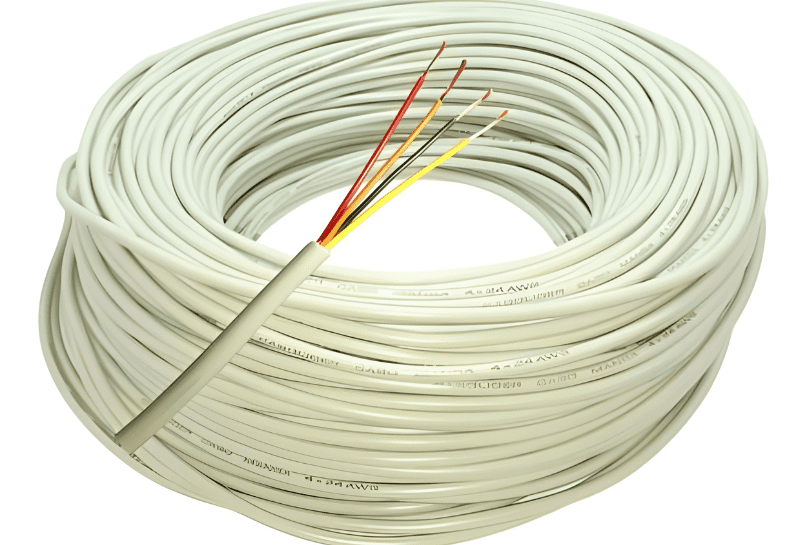

É um tipo de cabo é um cabo elétrico flexível composto por múltiplos fios de cobre isolados individualmente e agrupados sob uma capa externa protetora de PVC. Também conhecido como cabo multicondutores, ele permite a transmissão simultânea de diversos sinais elétricos através de um único cabo, simplificando instalações e reduzindo custos.
Cada cabo manga é caracterizado por suas especificações técnicas principais:
- Número de vias (condutores): de 2 a 40 vias
- Bitola dos condutores: geralmente 22AWG, 24AWG ou 26AWG
- Presença ou ausência de blindagem
- Temperatura máxima suportada: tipicamente 70°C
- Tensão nominal: até 300V
A identificação por cores dos condutores internos facilita a instalação e manutenção, permitindo que técnicos identifiquem rapidamente cada via. Os cabos manga são projetados para oferecer flexibilidade, durabilidade e proteção contra interferências eletromagnéticas, dependendo do modelo escolhido.
Precisa de cabo de automação para seu projeto?
Temos diversos modelos com diferentes especificações técnicas para atender sua necessidade.
Principais Tipos e Suas Características
Existem diversos tipos disponíveis no mercado, cada um com características específicas para diferentes aplicações. Conhecer as diferenças entre eles é fundamental para escolher o modelo mais adequado ao seu projeto.
Cabo Manga SB (Sem Blindagem)
O cabo manga sem blindagem é a opção mais econômica e adequada para ambientes com baixa interferência eletromagnética. Ideal para instalações residenciais e comerciais simples.
- Menor custo de aquisição
- Maior flexibilidade
- Ideal para ambientes com pouca interferência
- Disponível em diversas bitolas e número de vias
Cabo Manga BF (Blindagem em Fita)
O cabo manga com blindagem em fita aluminizada oferece proteção intermediária contra interferências eletromagnéticas. A fita de alumínio envolve os condutores, criando uma barreira contra ruídos externos.
- Boa proteção contra interferências
- Menor diâmetro externo comparado ao BT
- Custo-benefício para ambientes com interferência moderada
- Ideal para automação comercial e residencial
Cabo Manga BT (Blindagem em Trança)
O cabo manga com blindagem em trança de cobre oferece a maior proteção contra interferências eletromagnéticas. A malha de cobre proporciona cobertura de aproximadamente 70-90% da superfície do cabo.
- Máxima proteção contra interferências
- Ideal para ambientes industriais
- Excelente para transmissão de sinais sensíveis
- Maior durabilidade em condições adversas
| Especificação | Cabo Manga SB | Cabo Manga BF | Cabo Manga BT |
| Blindagem | Sem blindagem | Fita aluminizada | Trança de cobre (70-90%) |
| Proteção EMI | Baixa | Média | Alta |
| Aplicações típicas | Residencial, baixa interferência | Comercial, média interferência | Industrial, alta interferência |
| Custo relativo | Menor | Intermediário | Maior |
Não sabe qual tipo escolher?
Não sabe qual tipo escolher?Solicite um orçamento personalizado e nossa equipe técnica irá ajudá-lo a selecionar o modelo ideal para sua aplicação.
Aplicações do cabo tipo manga em Diferentes Setores
O cabo de automação é amplamente utilizado em diversos setores devido à sua versatilidade e confiabilidade na transmissão de sinais. Conheça as principais aplicações deste componente essencial:
Automação Industrial
- Conexão de sensores e atuadores
- Interligação de CLPs (Controladores Lógicos Programáveis)
- Sistemas de controle de processos
- Painéis elétricos e de comando
- Máquinas e equipamentos industriais
Segurança Eletrônica
- Sistemas de alarme e detecção de intrusão
- Circuito fechado de TV (CFTV)
- Controle de acesso
- Sensores de movimento e presença
- Centrais de monitoramento
Automação Predial
- Sistemas de iluminação inteligente
- Controle de climatização (HVAC)
- Gerenciamento de energia
- Integração de sistemas prediais
- Controle centralizado de equipamentos
Projetos Eletrônicos
- Prototipagem e desenvolvimento
- Projetos com cftv
- Robótica e automação
- Sistemas de áudio e comunicação
- Equipamentos de teste e medição
Para sua aplicação específica
Encontre o cabo de automação ideal para seu setor e aplicação com as especificações técnicas necessárias.
Como Escolher o Cabo Ideal para Seu Projeto
A escolha do cabo tipo manga adequado é fundamental para garantir o funcionamento correto e a durabilidade da instalação. Considere os seguintes fatores ao selecionar o modelo ideal para seu projeto:
Bitola dos Condutores
A bitola (AWG) determina a capacidade de corrente do cabo. Quanto menor o número AWG, maior a seção do condutor e sua capacidade de corrente.
- 22AWG: Maior capacidade de corrente (até 5A), ideal para alimentação de dispositivos
- 24AWG: Capacidade intermediária (até 3,5A), bom equilíbrio entre flexibilidade e corrente
- 26AWG: Menor capacidade (até 2A), mais flexível, ideal para sinais de controle e comunicação
Número de Vias
O número de vias (condutores) deve ser escolhido de acordo com a quantidade de sinais ou circuitos que precisam ser transmitidos.
- 2-4 vias: Ideal para aplicações simples como iluminação LED RGB
- 5-8 vias: Adequado para sensores múltiplos e controles básicos
- 10-20 vias: Para sistemas complexos de automação e controle
- 24-40 vias: Sistemas industriais avançados e painéis de controle
Ambiente de Instalação
O ambiente onde o cabo será instalado determina o tipo de blindagem necessária para proteger contra interferências eletromagnéticas (EMI).
- Baixa interferência: Ambientes residenciais – Cabo SB (sem blindagem)
- Média interferência: Ambientes comerciais – Cabo BF (blindagem em fita)
- Alta interferência: Ambientes industriais – Cabo BT (blindagem em trança)
Fatores importantes a considerar
- Distância da instalação (quedas de tensão)
- Flexibilidade necessária para a instalação
- Resistência mecânica requerida
- Temperatura do ambiente de operação
- Normas técnicas aplicáveis ao projeto
Erros comuns a evitar
- Subdimensionar a bitola para economizar
- Ignorar a necessidade de blindagem
- Não considerar a expansão futura (número de vias)
- Usar cabo inadequado para ambiente externo
- Desconsiderar as normas técnicas aplicáveis
Precisa de ajuda para escolher o cabo manga ideal?
Nossa equipe técnica está pronta para auxiliar na seleção do cabo manga com as especificações exatas para seu projeto.
Perguntas Frequentes
O que é cabo manga?
É um cabo elétrico flexível composto por múltiplos condutores de cobre isolados individualmente e agrupados sob uma capa externa protetora, geralmente de PVC. Cada condutor é identificado por uma cor diferente, facilitando a instalação e manutenção. É utilizado principalmente em sistemas de automação, segurança eletrônica e instalações industriais para transmissão de sinais e energia em baixa tensão.
Para que serve o cabo manga?
Serve para interligar sistemas eletrônicos, transmitindo sinais de controle, dados ou alimentação de baixa tensão. É amplamente utilizado em:
- Sistemas de automação industrial e predial
- Equipamentos de segurança eletrônica (alarmes, CFTV)
- Conexão de sensores e atuadores
- Painéis de controle e comando
- Projetos eletrônicos e de robótica
Qual a diferença entre cabo tipo manga com e sem blindagem?
A principal diferença está na proteção contra interferências eletromagnéticas:
- Cabo manga sem blindagem (SB): Não possui proteção contra interferências, sendo mais econômico e adequado para ambientes com baixa interferência eletromagnética.
- Cabo manga com blindagem em fita (BF): Possui uma camada de fita aluminizada envolvendo os condutores, oferecendo proteção intermediária contra interferências.
- Cabo manga com blindagem em trança (BT): Possui uma malha de cobre trançada envolvendo os condutores, oferecendo alta proteção contra interferências, ideal para ambientes industriais.
Qual a melhor bitola para cabo manga?
A melhor bitola depende da aplicação e da corrente elétrica que o cabo precisará suportar:
- 22AWG: Para aplicações que exigem maior capacidade de corrente (até 5A), como alimentação de dispositivos.
- 24AWG: Para aplicações intermediárias (até 3,5A), oferecendo bom equilíbrio entre capacidade de corrente e flexibilidade.
- 26AWG: Para transmissão de sinais de baixa corrente (até 2A), como sinais de controle e comunicação, oferecendo maior flexibilidade.
Para aplicações específicas, consulte um especialista para determinar a bitola ideal conforme as normas técnicas aplicáveis.
O cabo manga pode ser instalado em áreas externas?
O cabo tipo manga convencional com capa de PVC não é recomendado para instalação direta em áreas externas, pois não possui proteção adequada contra intempéries, radiação UV e umidade. Para aplicações externas, existem opções específicas:
- Cabo manga com capa externa de polietileno (PE)
- Cabo manga com proteção UV
- Instalação em eletrodutos ou canaletas apropriadas para áreas externas
Sempre consulte um especialista para especificar o cabo adequado para instalações externas.
Escolha o Cabo Manga Ideal para Seu Projeto
Este tipo de cabo é um componente fundamental em sistemas de automação, segurança eletrônica e instalações industriais. A escolha do modelo correto, com as especificações adequadas para cada aplicação, garante o funcionamento confiável e a durabilidade do sistema.
Ao selecionar o cabo tipo manga para seu projeto, considere cuidadosamente o número de vias necessárias, a bitola dos condutores, o tipo de blindagem adequado ao ambiente de instalação e as normas técnicas aplicáveis. Trabalhar com fornecedores confiáveis e produtos de qualidade é essencial para garantir o desempenho e a segurança da instalação.
