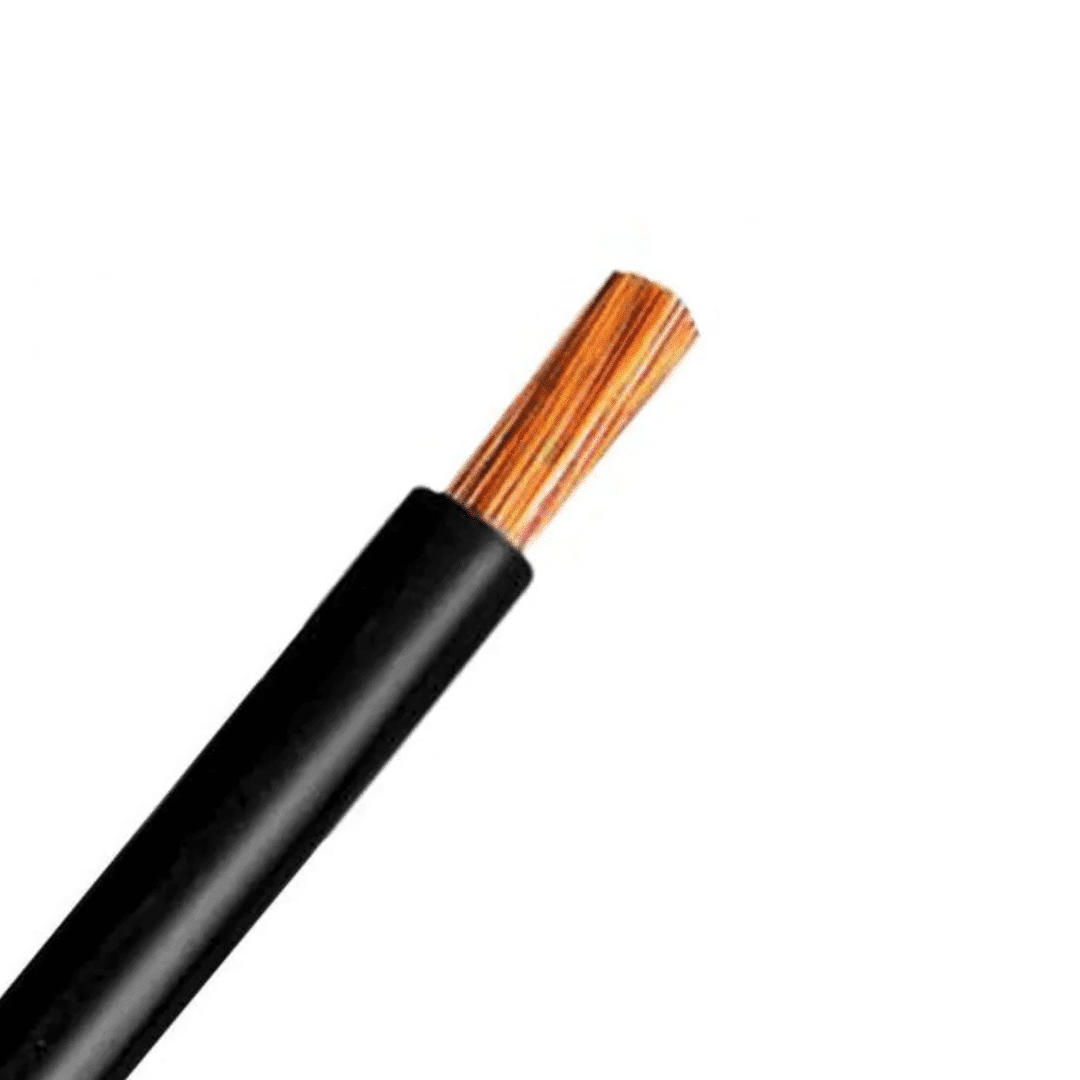

Cabo de Solda

Especificações Técnicas do Cabo de Solda

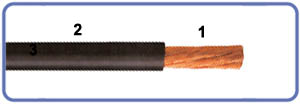

Construção

1) Condutor extra-flexível:
formado por fios de cobre eletrolítico nu, têmpera mole, encordoamento classe 5 para seções 16 mm² a 35 mm² e classe 6 para seções 50mm² a 240mm².
2 ) Isolação:
PVC (70°C) – Composto termoplástico de Cloreto de Polivinila, extra-flexível, na cor preta.

Especificações aplicáveis

NBR 8762 – Cabos extra-flexíveis para máquinas de soldar a arco e outras aplicações.

Observação

Os Cabos de Solda poderão, sob consulta, ser fornecidos com condutores classe de encordoamento 6 para as seções de 16mm² a 120mm² e, também, com condutores estanhados.

Identificação dos Condutores

Sob consulta, outras cores poderão ser fabricadas para cabo de solda.

Aplicação

Devido ao elevado grau de flexibilidade do condutor e do PVC, utilizados na isolação, os Cabos de Solda 750V são amplamente empregados em ligações entre o gerador e o eletrodo das máquinas de solda elétrica; ligações internas em painéis equipamentos elétricos onde são requeridos cabos com seções elevadas (acima de 16mm²) e extra-flexíveis.

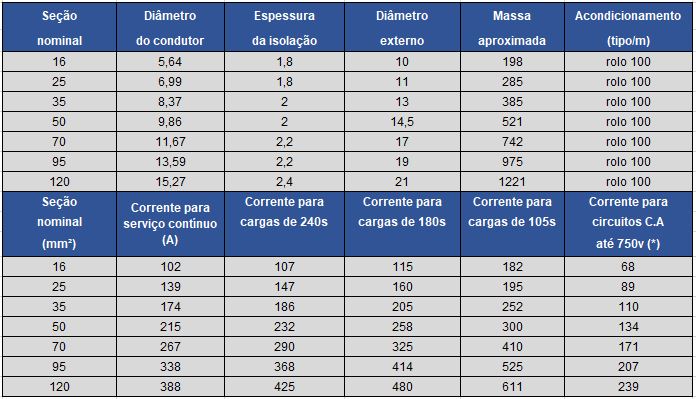

Especificações Técnicas do cabo de solda

Capacidade de carga para Cabos de Solda 750V

Temperatura ambiente: 30°C
Os valores de capacidade de carga foram calculados para um tempo de ciclo total de operação de cinco minutos, sendo os tempos de carga efetiva de 240, 180 e 105 segundos.
Os valores são calculados para um cabo apenas, sem qualquer agrupamento com outros cabos.
