Cabos Controle Blindado Alumínio

Cabos Controle Blindado Alumínio – Características Construtivas

 – Condutor encordaodo formado por fios de cobre eletrolítico nu, têmpera mole, encordoamento classe 4 ou 5.
– Isolação em composto á base de cloreto de polivinila (PVC/A) 70ºC ou 105ºC.
– Condutor dreno para aterramento da blindagem formado por fios de cobre eletrolítico estanhados, têmpera mole.
– Blindagem metálica de fita de alumínio/poliester aplicada helicoidalmente, com sobreposição mínima de 25%.
– Cobertura em composto à base de cloreto de polivinila (PVC) do tipo ST1, na cor preta.

-Identificação: Por meio de números sobre veias pretas.
-Especificações Aplicáveis: ABNT NBR 7289, 6251 e 6880
– Emprego: Os Cabos controle blindado , são aplicados em em instalações fixas em circuitos de controle, comando sinalização de equipamentos elétricos, em subestações, usinas geradoras, áreas industriais , em resumo em locais que necessitam uma blindagem contra interferências eletromagnéticas.
A Blindagem é feita por fita de alumínio, o que proporciona a este tipo de cabo de controle , boa flexibilidade e também um menor peso em relação aos demais cabos de controle , que podem ser blindado com fita de cobre.
 -Temperatura Máxima do Condutor de Cabo Controle
      – Em regime contínuo: 70ºC.
      – Em regime de sobrecarga: 100ºC (100 horas por ano e um total de 500 horas ao longo da vida do cabo).
      – Em regime de curto-circuito: 160ºC.

  Nota: Para cabos de controle blindado com seção de 1mm a tensão de isolamento especificada é de 500V.

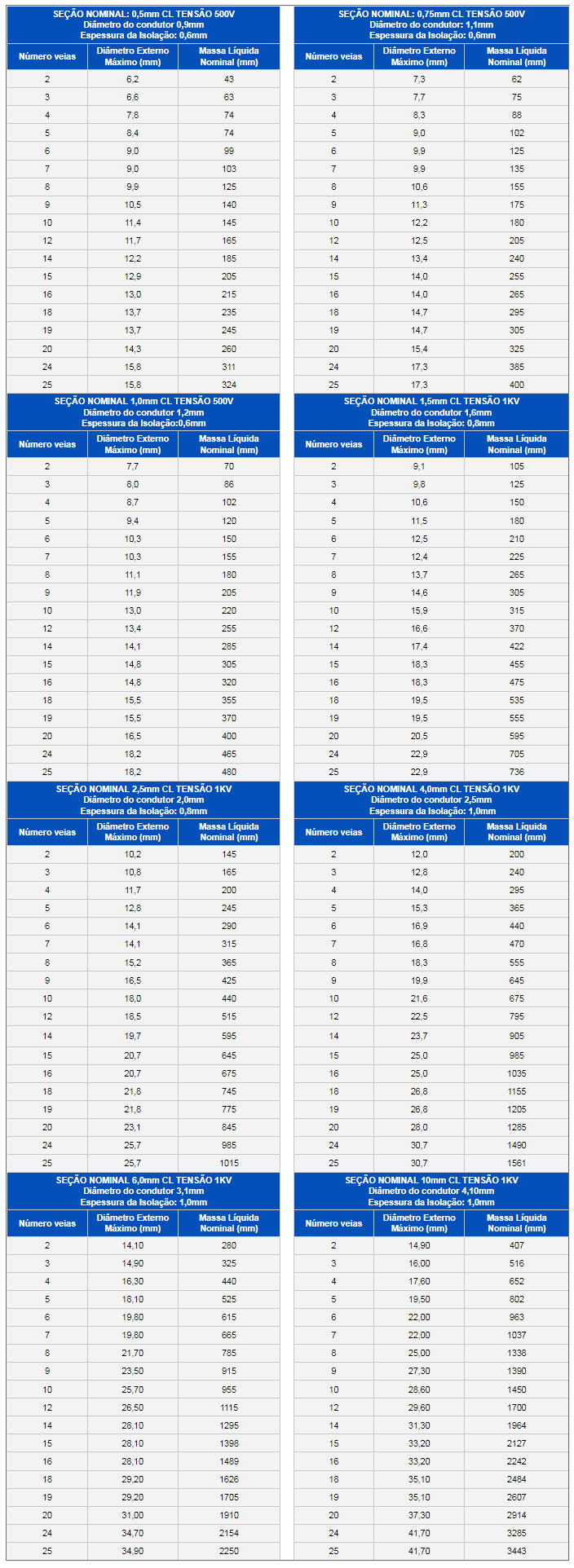

Tabela Cabos Controle Blindado Alumínio:

Para Instalação Comercial e Industrial

O Cabo controle pertence a uma grande família de cabos e podem ser encontrados em diferentes tipos e cada um irá destinar a uma aplicação especifica, que compreende circuitos de controle, automação de processos industriais tais como transmissão de sinal, medição e controle de regulação.

Em virtude das mais variadas aplicações o cabo de comando e controle podem ser blindado em fita de alumínio, fita de cobre ou malha de cobre, bem como sem blindagem. A isolação e capa pode ser PVC, EPR e outros compostos de acordo a necessidade de cada projeto.
